汽车BCM测试系统
2015-01-29 11:30:55
随着汽车产业的快速发展，汽车电子产品被越来越多的使用。传统的依靠人工的测试方式，在生产效率、成本、稳定性、灵活性等方面渐渐不能满足需求。基于虚拟仪器技术的汽车电子自动测试平台凭借其良好的扩充性能、开发周期短、生产效率高等优势，正逐步成为汽车电子测试的发展趋势。
系统描述

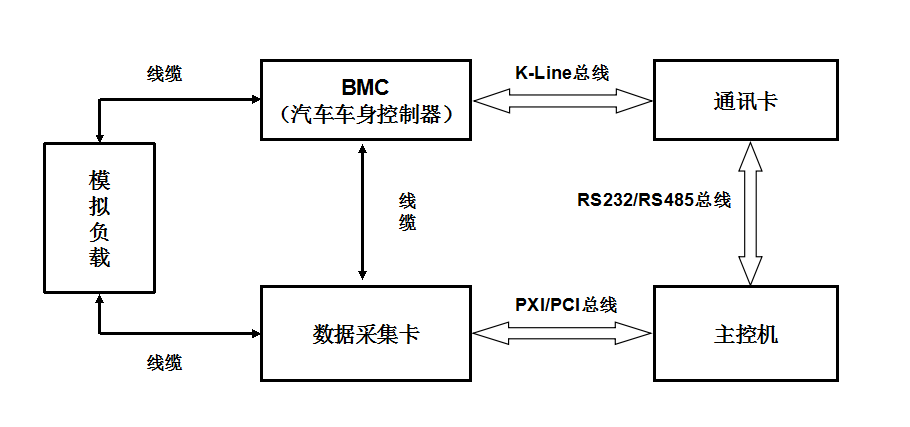

汽车BCM测试系统是专门针对于汽车车身控制器的自动化检测设备，能满足多种类型的BCM测试需要。系统具有测试流程监控、状态提示、结果报表、数据通讯等功能，并能完成以下工作：
l 为BMC提供多路数字量输入输出通道，完成中央门锁控制、电动玻璃控制等测试项目。
l 提供多路模拟量输入输出通道，完成喇叭报警电流检测、转向灯电流检测等测试项目。
l 提供多路的模拟负载，并能监测负载电压、电流。
l 提供故障输入功能。
l 通过不同的连接线缆，可测试不同型号的BCM。
部分测试项目及信号特征
系统描述
汽车BCM测试系统是专门针对于汽车车身控制器的自动化检测设备，能满足多种类型的BCM测试需要。系统具有测试流程监控、状态提示、结果报表、数据通讯等功能，并能完成以下工作：
l 为BMC提供多路数字量输入输出通道，完成中央门锁控制、电动玻璃控制等测试项目。
l 提供多路模拟量输入输出通道，完成喇叭报警电流检测、转向灯电流检测等测试项目。
l 提供多路的模拟负载，并能监测负载电压、电流。
l 提供故障输入功能。
l 通过不同的连接线缆，可测试不同型号的BCM。
部分测试项目及信号特征
| 序号 | 测试项目 | 型号类型 |
| 1 | 中央门锁控制 | 开关量 |
| 2 | 电动玻璃控制 | 开关量 |
| 3 | 雨刮洗涤控制 | 开关量 |
| 4 | 内部灯光控制 | 开关量 |
| 5 | 外部灯光控制 | 开关量 |
| 6 | 安全气囊控制 | 数字量 |
| 8 | 喇叭报警电流检测 | 模拟量 |
| 9 | 转向灯电流检测 | 模拟量 |
| 10 | 玻璃升降器堵转电流检测 | 模拟量 |
