无人机动力&舵测试系统

2015-01-29 11:30:28

近年来，无人机在军事、民用等领域获的应用越来越广泛。传统的测试平台却存在着费用高、体积大、操作繁琐等缺点。无人机动力&舵测试平台采用虚拟仪器的系统架构，具有成本低、体积小、操作简单、功能强大等优点。

系统描述

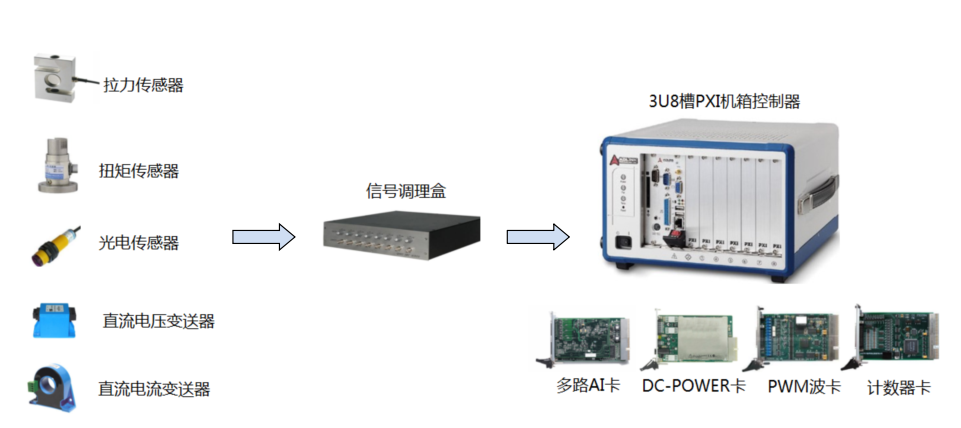

无人机动力&舵测试系统采用PXI标准平台，核心为凌华PXI机箱控制器、凌华PXI模块化仪器。
系统功能主要包括无人机电源测试、动力测试、舵机测试三部分。可实现对无人机电机转速、舵机偏转角度的测试控制以及电压、电流、续航时间、扭矩、转速、拉力等参数的采集分析。

主要功能

类别	项目	描述
系统功能	电源测试	输出可调PWM波控制电机转速，测试不同状态下电源输出电压、电流，分析续航能力。
	动力测试	输出可调PWM波控制电机转速，测试不同状态下电机的扭矩、转速、拉力等。
	舵测试	根据用户设置，自动定时切换PWM波占空比、持续时间等，检测舵机实际偏转角度，扭矩，响应时间等。
辅助功能	用户管理	用户登录和权限管理。
	系统设置	运行环境参数配置。
	报表打印	Excel报表、HTML报表生成、打印。
	通讯	预留以太网口供远程通讯。
