2017年11月16日，我司顺利完成为XX所设计的XX试验平台硬件设备，具体功能如下。

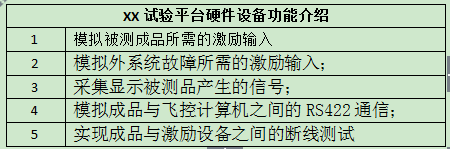

功能介绍

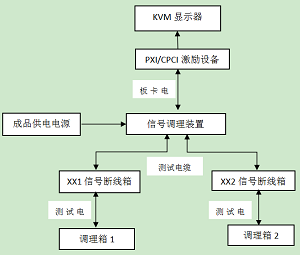

系统结构




硬件设备组成：

PXI/CPCI激励器主要由括PXI机箱、控制器、PXI/cPCI功能板卡以及板卡电缆构成，用于提供各种激励信号，模拟燃油，环控及外系统故障注入，此部分包含在整个交互系统里面，但是此次不提供硬件设备。

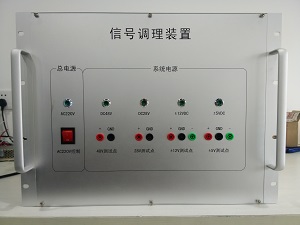

a)  信号转接调理装置
信号转接调理装置主要用于对PXI/CPCI激励器及成品的输入输出信号进行调理，以满足对成品的测试要求。安装有板卡电缆和测试电缆的硬件接口，并提供了信号的断线测试功能。信号转接调理装置主要由箱体、信号调理电路模块、前面板、后面板以及各类信号的适配电路、供电电源等构成。

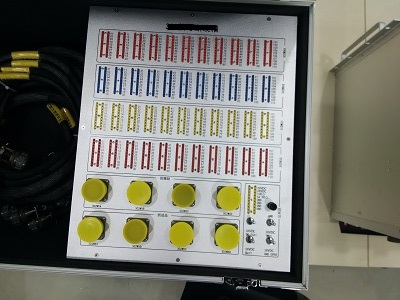

b)  信号断线装置
信号断线装置实现成品与激励设备之间的断线测试，主要有燃油/环控故障注入断线箱，外系统故障注入断线箱构成以及各种标准的参考电压测试点。。
c)  测试电缆
测试电缆采用标准航空用线和连接器，用于连接激励设备、断线装置，成品等，是信号在各个设备间的传输通道。

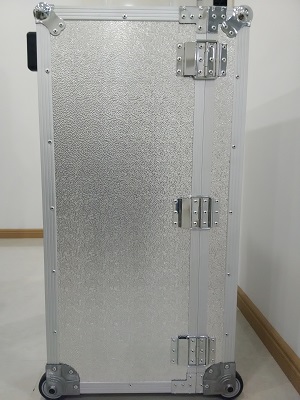

d)  便携式拉杆箱
外场便携式拉杆箱箱可盛放断线箱体、测试电缆、成品托架、适配器。外场便携式断线箱有滚轮，有拉杆，便于运输，可拖拉，具有灵活性的优点。

成品实拍
